螺纹M14x1.5是什么意思?m14x怎么样

文章目录


螺纹M14x1.5是什么意思?

螺纹M14x1.5是是指公制螺纹,螺纹直径的14毫米,螺距是1.5毫米的意思。

螺纹M14x1.5表示细牙普通螺纹,大径为14,螺距为1.5,右旋。M-米制普通螺纹代号14-公称直径1。5-螺距还有细牙、右旋、没有表示出来。还有这螺纹标注不完全,只有螺纹代号。公差带代号、旋合长度代号没有标出来。

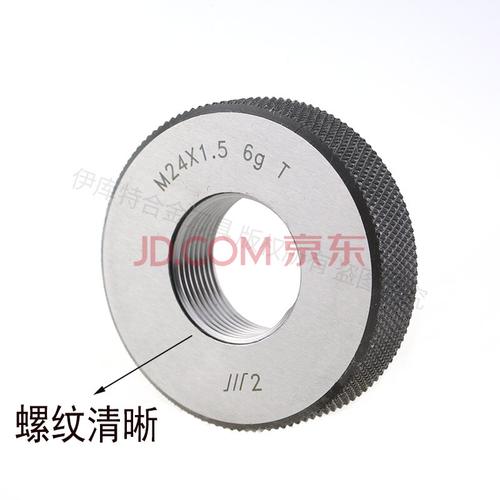

螺纹M14x1.5是什么意思?m14x怎么样-图1

螺纹M14x1.5表示螺纹的规格尺寸。
螺纹是机械表面上的花纹,是起到连接、固定、传动等作用的零件。
M14表示螺纹的直径为14mm,1.5表示每毫米上的螺距为1.5mm。
螺纹按照标准规格分为统一粗螺纹和统一细螺纹两种类型,其中统一粗螺纹按照公称直径分为M、G、R三类,而统一细螺纹按照公称直径分为M、MF、MJ三类。
在实际应用中,螺纹规格需根据具体需求进行选择。

表示细牙普通螺纹,公称直径14,螺距1.5。

管螺纹分为用螺纹密封管螺纹和非螺纹密封管螺纹。管螺纹的尺寸引线必须指向大径,其标记组成如下:密封管螺纹代号:特征代号 尺寸代号 - 旋向代号  非密封管螺纹代号:特征代号 尺寸代号 公差等级代号-旋向代号

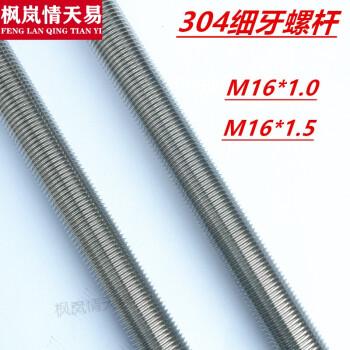

螺纹M14x1.5是什么意思?m14x怎么样-图2

m14x15是什么螺纹?

m14x15是表示直径14mm,长度15mm的工件尺寸。

m14x15的外螺纹直径 1,m14x15的外螺纹直径 m是普通米螺纹代号,14是螺纹直径,1.5是指螺距m14x1.5是直径14螺距1.5的螺丝 M14*1.5的外螺纹直径理论值就是14mm。

题目表述不正确,应当是m14x1.5是什么螺纹,这是一个细牙公制螺纹,其公称直径为14,螺距为1.5

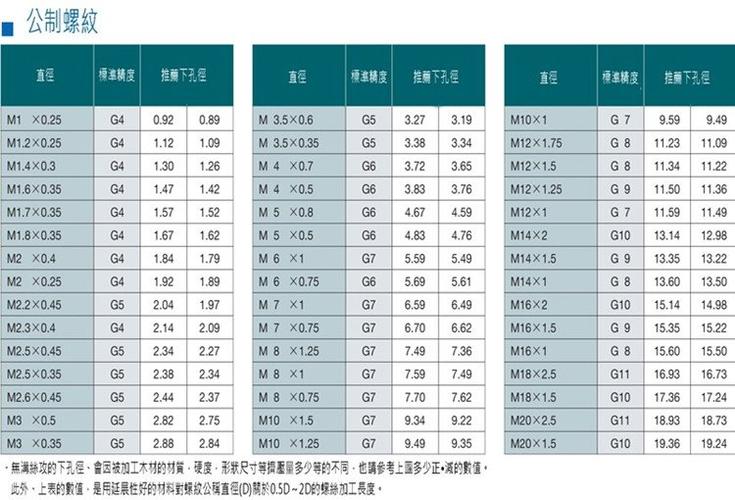

螺纹M14x1.5是什么意思?m14x怎么样-图3

m14x1.5外螺纹大径和小径?

除管螺纹以管子内径为公称直径外,其余螺纹都以外径为公称直径。14*1.5的螺纹直径如下:

大径(公称直径)D,d=14。

螺距 p=1.5。

中径 D2,d2=13.026。

小径 D1,d1=12.376 。

理论情况下,螺纹的公称直径除管螺纹以通管的内径(英寸单位)为公称直径外,其他螺纹的公称直径,均以螺纹的大径为公称直径(公制单位)。在实际加工时,大径一般会比公称直径小,常见的是加工计算公式是:大径=公称直径-(0.13~0.15)P,这个差值是在刀具切割材料时形成的,这个差值也就是公差。

扩展资料

圆柱螺纹主要几何参数

1、外径(大径),与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体直径。螺纹的公称直径即大径。

2、内径(小径),与外螺纹牙底或内螺纹牙顶相重合的假想圆柱体直径。

m14x1.5外螺纹大径为14毫米,小径为12.376毫米。

m14x1.5的螺纹为普通公制细牙螺纹,它的公称直径即大径为14毫米,螺距为1.5毫米,中径为13.026毫米,小径为12.376毫米。

细牙螺纹主要用在液压系统的公制管件,机械传动件,强度不足的薄壁件,受空间限制的机内件及自锁性要求较高的轴上等。细牙螺纹标注时必须标注螺距,以示与粗牙螺纹的区别。

到此,以上就是小编对于的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
