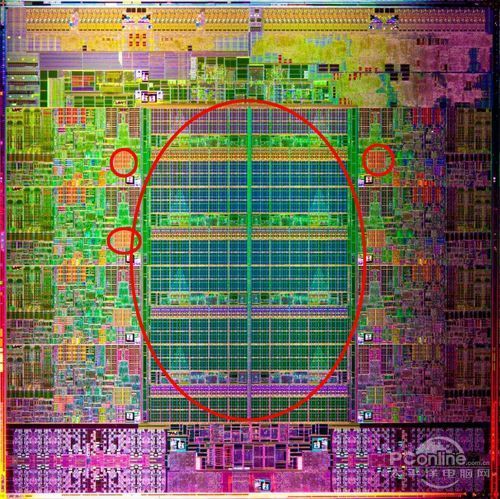

CPU中晶体管长什么样？
CPU中的晶体管是一种微小的电子器件，通常由硅等半导体材料制成。它们的形状可以是长方形或正方形，大小只有几微米。晶体管的主要组成部分是三个区域：发射区、基区和集电区。这些区域被分别掺杂不同类型的材料，使它们具有不同的电子特性。当电子在基区注入时，晶体管就可以控制电流的流动，从而实现数字逻辑运算。因为晶体管非常小，所以CPU可以容纳数百万甚至数十亿个晶体管，使其能够快速、精确地执行各种计算任务。
cpu晶体管有哪些？
CPU由运算器，控制器，存储器三大部分组成
运算器：其中的算术，逻辑部件大量用到与门，非门，各种门，这些门的实现会用到场效应管
Intel Xeon E5606有多少个晶体管？
Intel Xeon E5606处理器使用的是32纳米工艺，拥有4个物理内核（8个逻辑处理器），基础时钟频率为2.13 GHz，TDP为80W。该处理器大约包含2.27亿个晶体管。

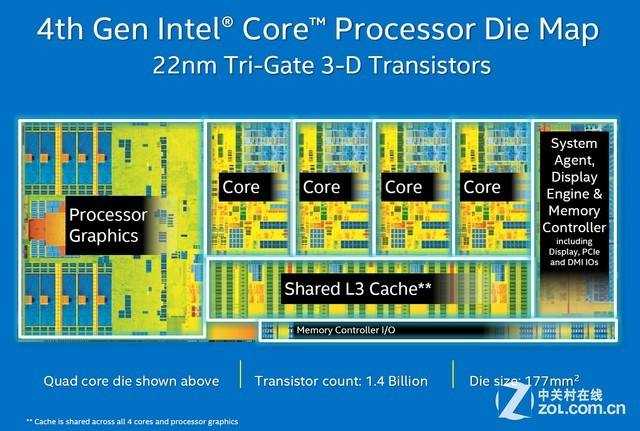

cpu几十亿晶体管怎么放进去的？
CPU几十亿晶体管是通过微电子制造技术放进去的。
首先，微电子制造技术使用光刻技术将电路图案转移到硅片上。
这个过程中，使用光刻机将光通过掩膜上的图案投射到硅片上，形成电路的图案。
然后，使用化学腐蚀技术将硅片上未被光照射到的部分腐蚀掉，只留下光刻图案所定义的电路结构。
接着，使用离子注入技术将所需的杂质注入硅片，以改变硅片的导电性能，形成晶体管的结构。
最后，通过多次重复上述步骤，将几十亿个晶体管逐一制造出来，并与其他电路连接在一起，形成完整的CPU芯片。
这种微电子制造技术的高精度和高效率，使得几十亿晶体管能够被放进一个小小的芯片中，实现强大的计算和处理能力。
到此，以上就是小编对于笔记本cpu晶片的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
